1.1 电路和电路模型

实际电路：由电工设备和电气器件按预期目的连接构成的电路的通路。

功能：a 能量的传输、分配与转换

​ b 信息的传递、控制与处理

共性：建立在痛一电路理论的基础上。

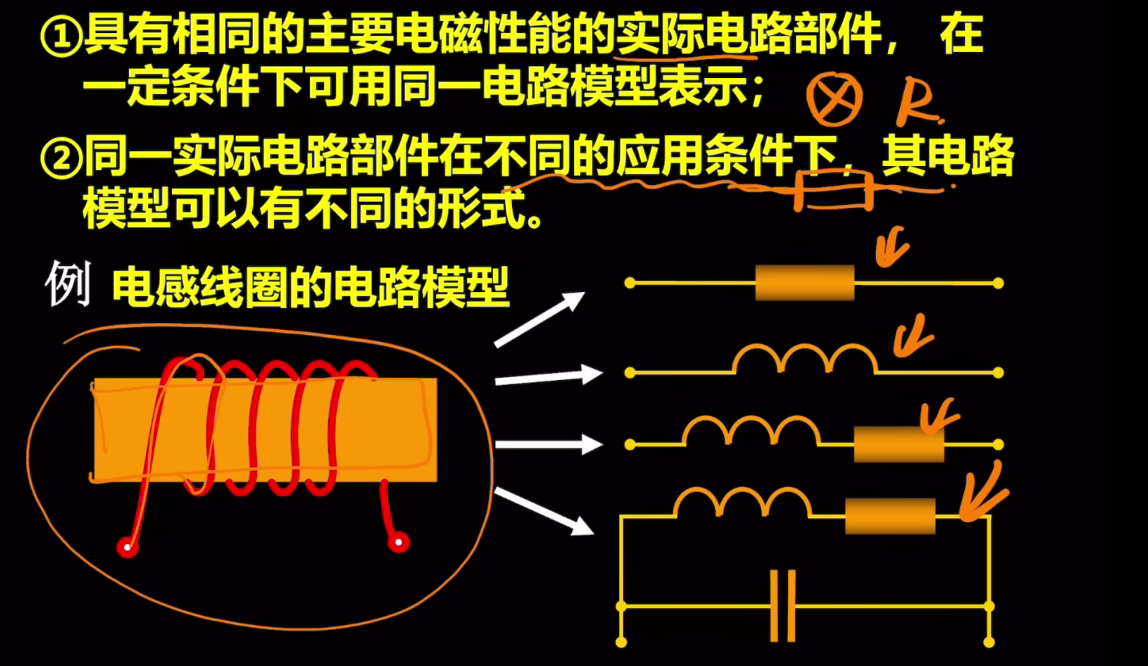

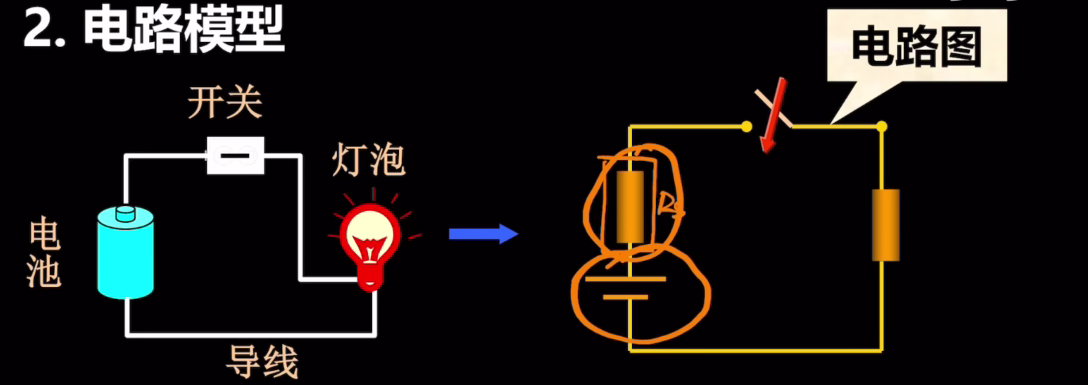

1.1.1 电路模型

电路模型：反应实际电路部件的主要电磁性质的理想电路元件以及组合

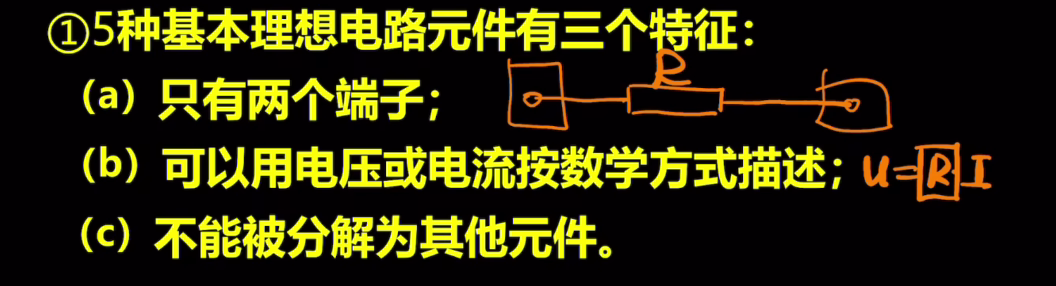

理想电路元件：由某种确定的电磁性能的理想元件。

电阻元件：表示消耗电能的元件

电感元件：表示产生磁场，存储磁场能量的元件

电容元件：表示产生电场，存储电厂能量的元件

电压源与电流源：表示将其它形式的能量转变成电能的元件

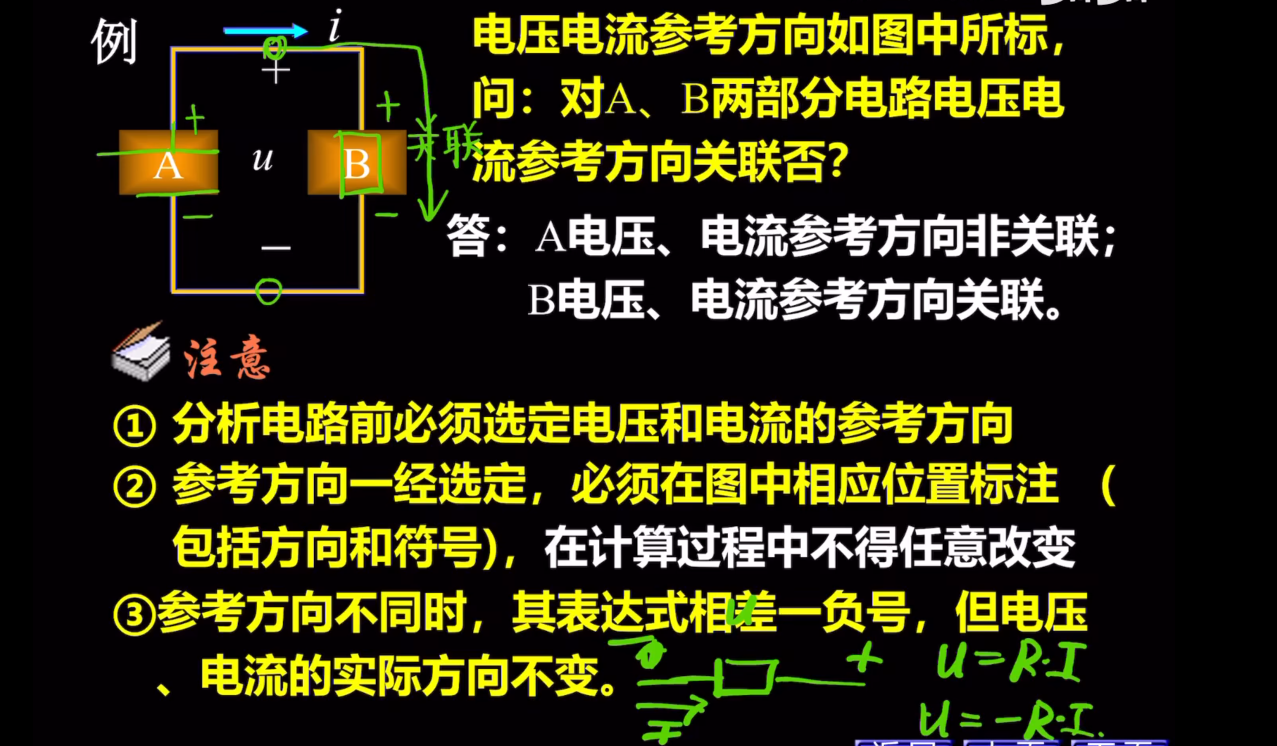

注意：

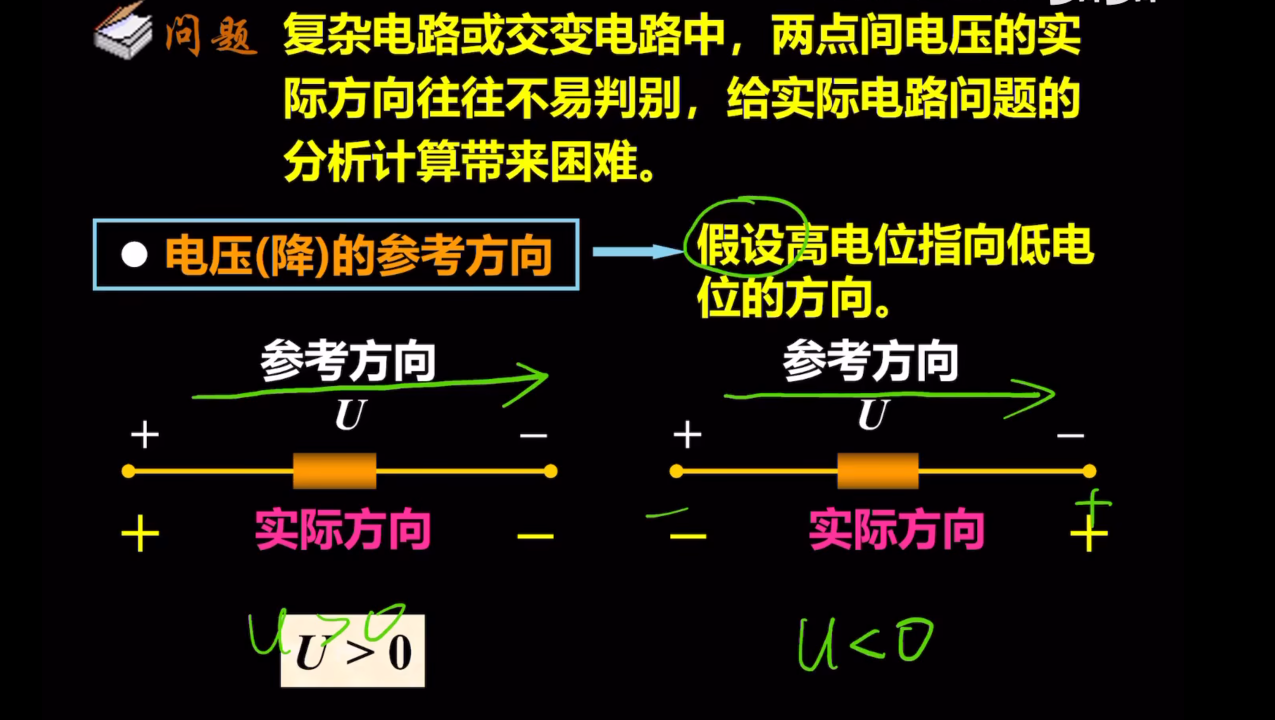

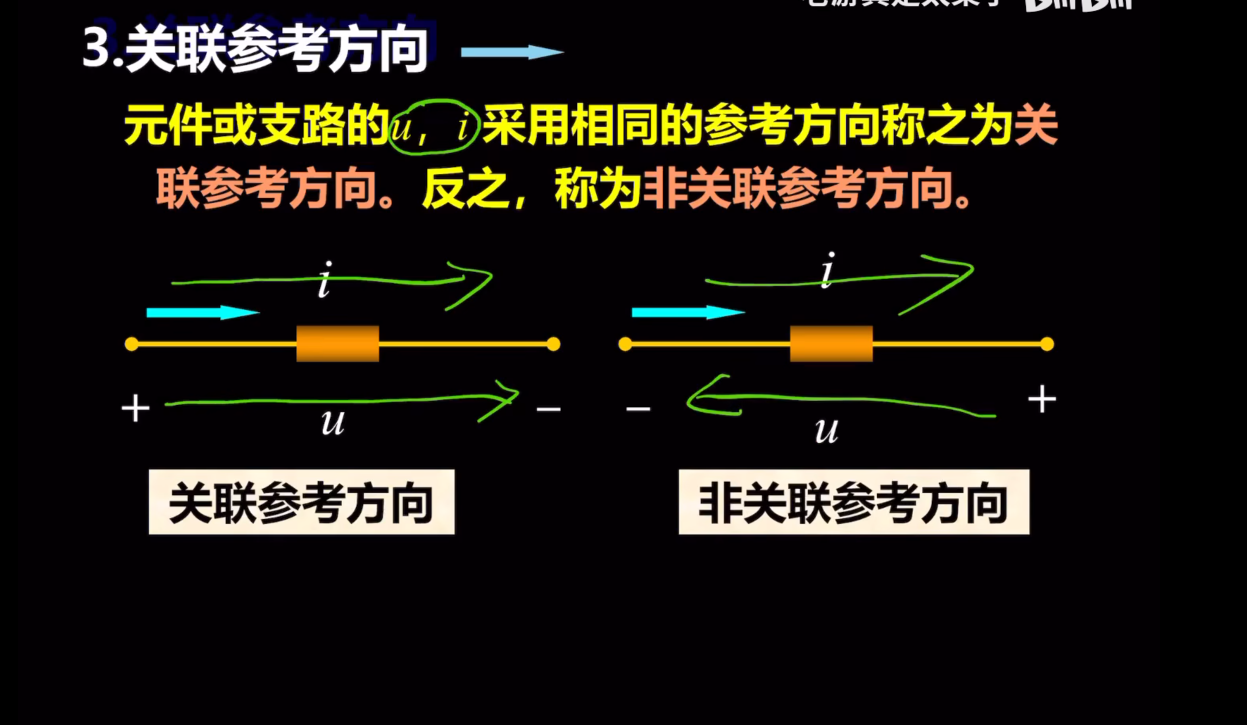

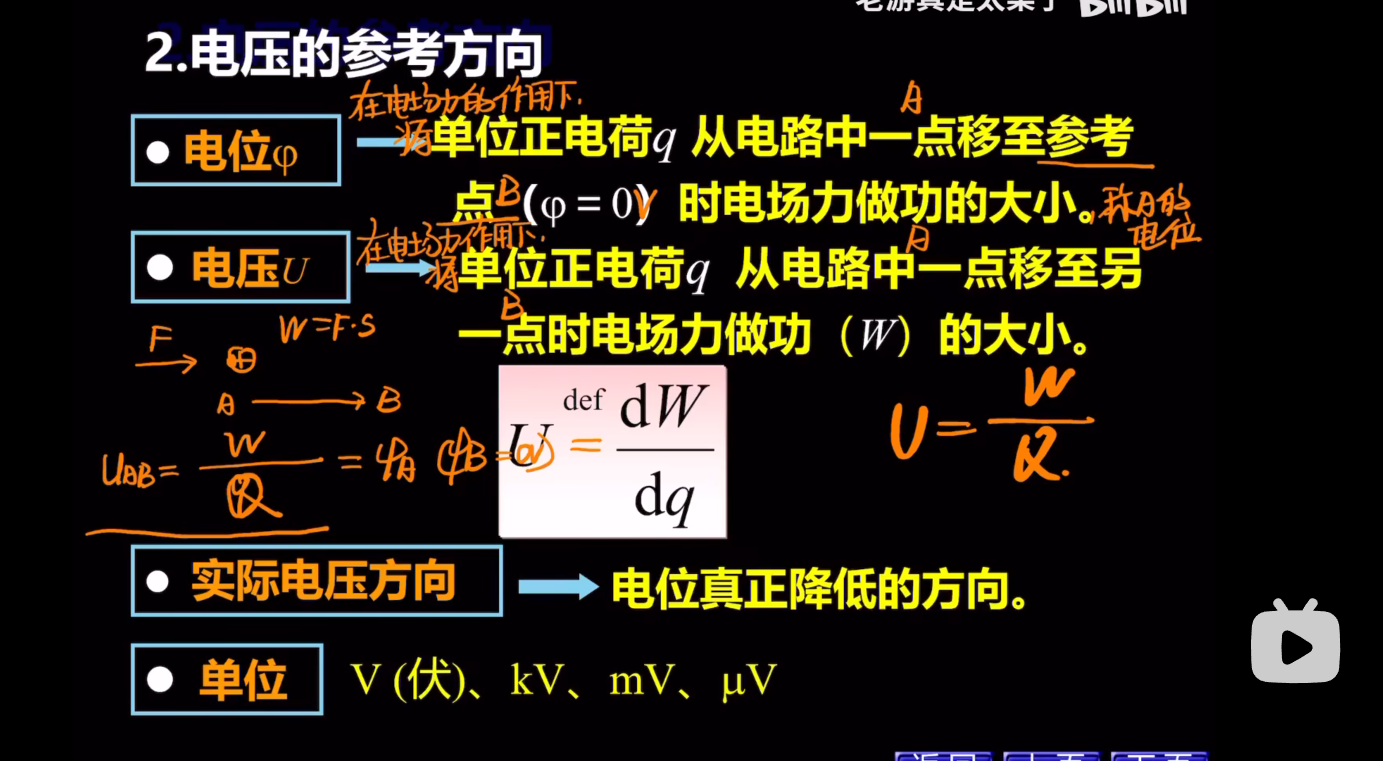

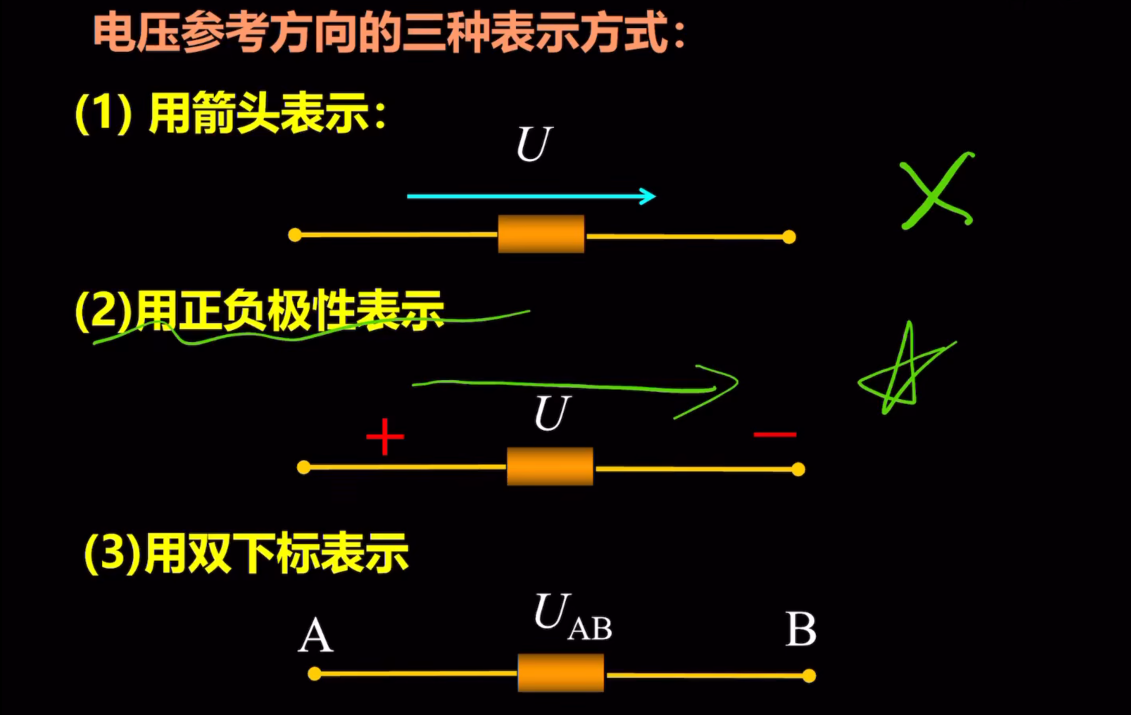

1.2电流和电压的参考方向

电路中的主要物理量由电压、电流、电荷、磁链、能量、电功率等。在线性电路分析中，主要关心的物理量是电路、电压和功率。

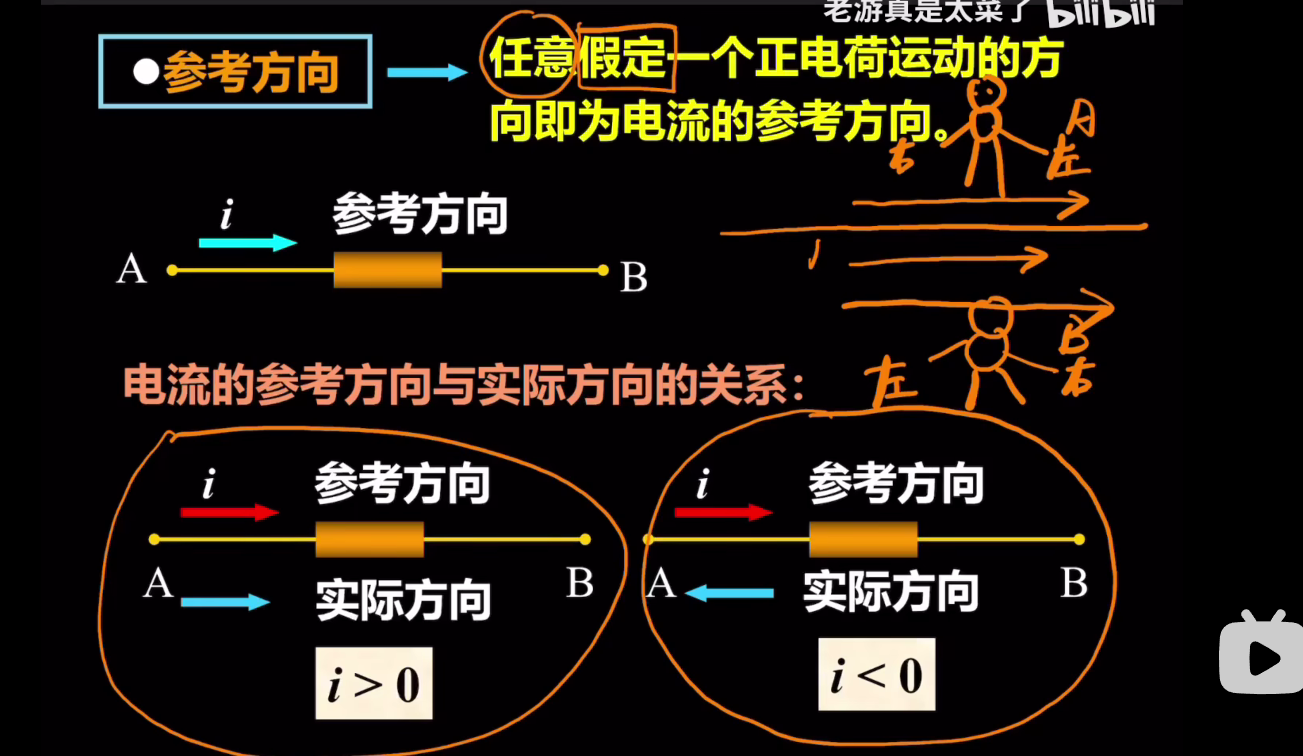

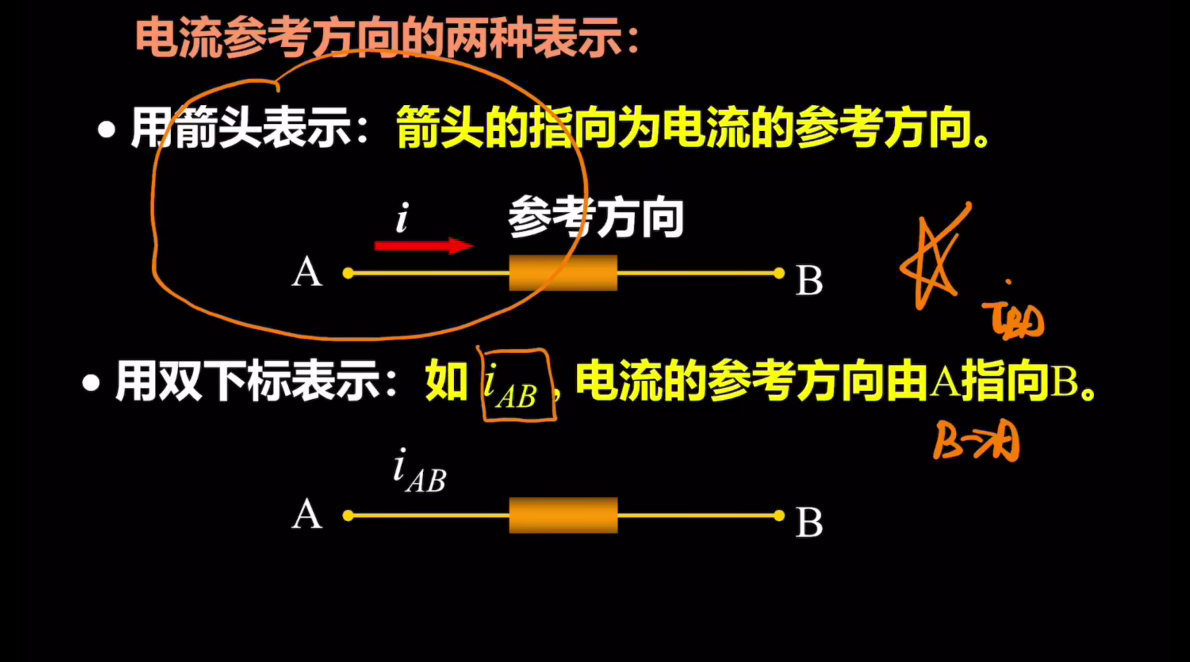

1.电流的参考方向

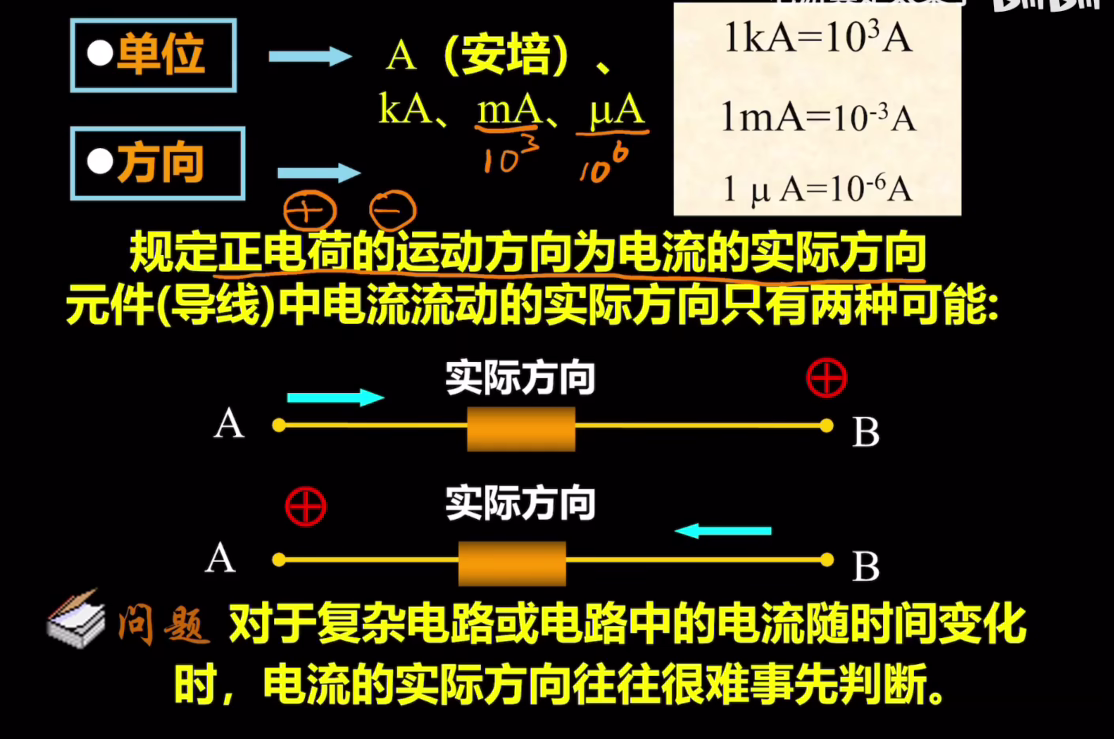

电流：带电粒子由规则运动的定向运动

电流强度：单位时间内通过导体横截面的电荷量
