一、EXTI介绍

外部中断/事件控制器（EXTI）管理控制器的23个中断/时间线，都有一个对应的一个边沿检测器，实现输入信号的上升沿和下降沿检测，都可以实现对每个中断/事件进行单独配置，可以单独配置中断或事件和触发事件的属性。

（EXTI是在APB2总线上的）

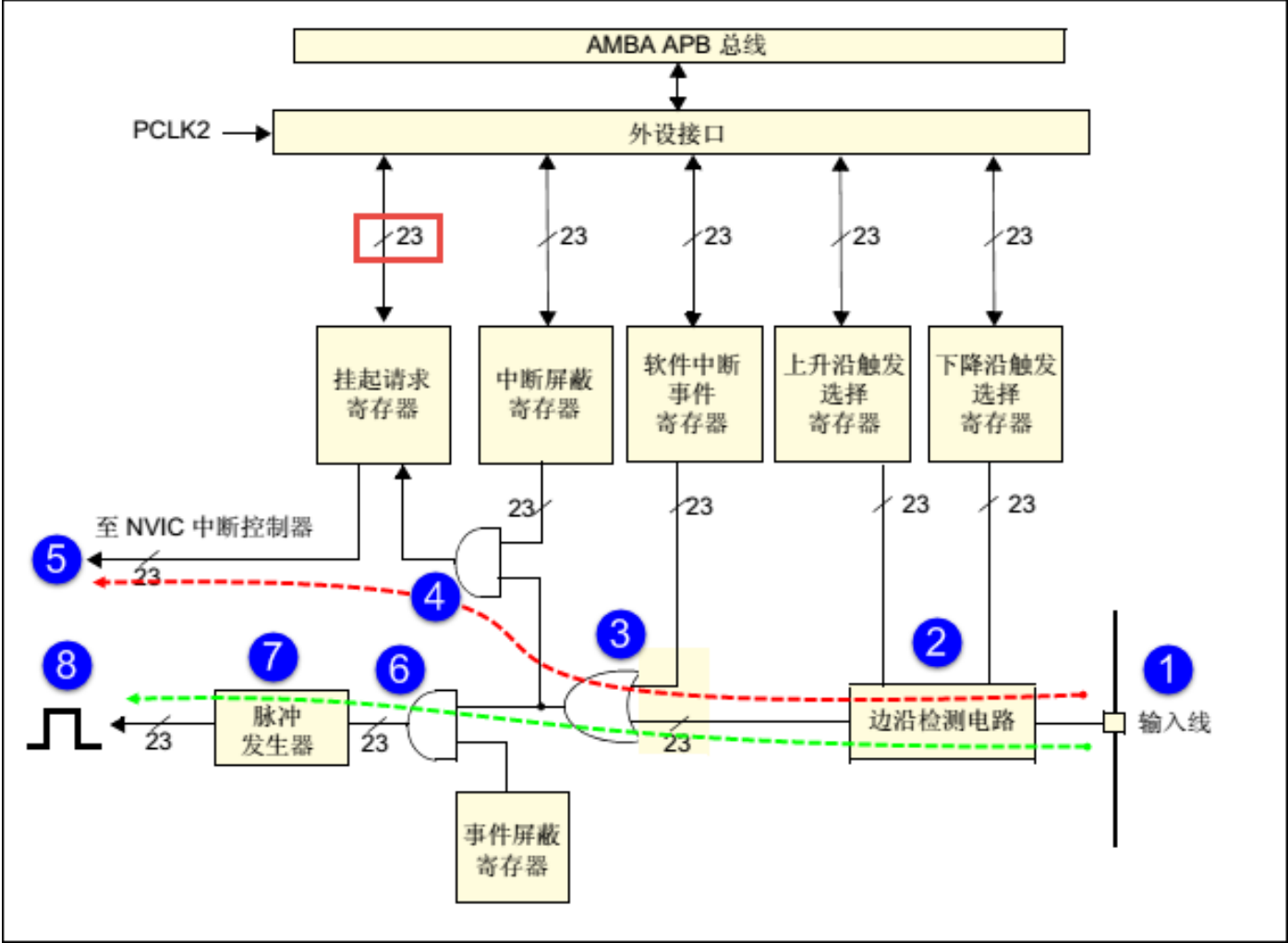

1、红色虚线和绿色虚线分别是 产生中断的线路，信号流入到NVIC控制器。

2、绿色虚线是产生事件的线路，输出一个脉冲信号。

3、输入线，EXTI有23个中断/事件输入先，可以为任意一个GPIO，也可以是外设的事件。

4、边沿检测电路，根据上升沿触发寄存器（EXTI_RTSR）和下降沿触发选择寄存器（EXTI_FTSR）对应位控制信号触发。

5、软件中事件寄存器（EXTI_SWIER），允许程序控制可以启动中断/时间线。

6、中断屏蔽寄存器（EXTI_IMR），可以简单控制EXTI_IMR来实现产生中断的目的。

7、挂起寄存器（EXTI_PR），内容输出到NVIC，实现系统中断事件中断控制。

8、事件屏蔽寄存器（EXTI_EMR），控制它来实现是否产生事件的目的。

二、编程要点

1、初始化RGB

2、开启按键GPIO和SYSCFG时钟

3、配置NVIC

4、配置按键GPIO为输入

5、按键连接到EXTI源输入

6、配置按键EXTI中断/事件线

7、编写EXTI中断服务函数
